HS系列3000W单平台激光切割机

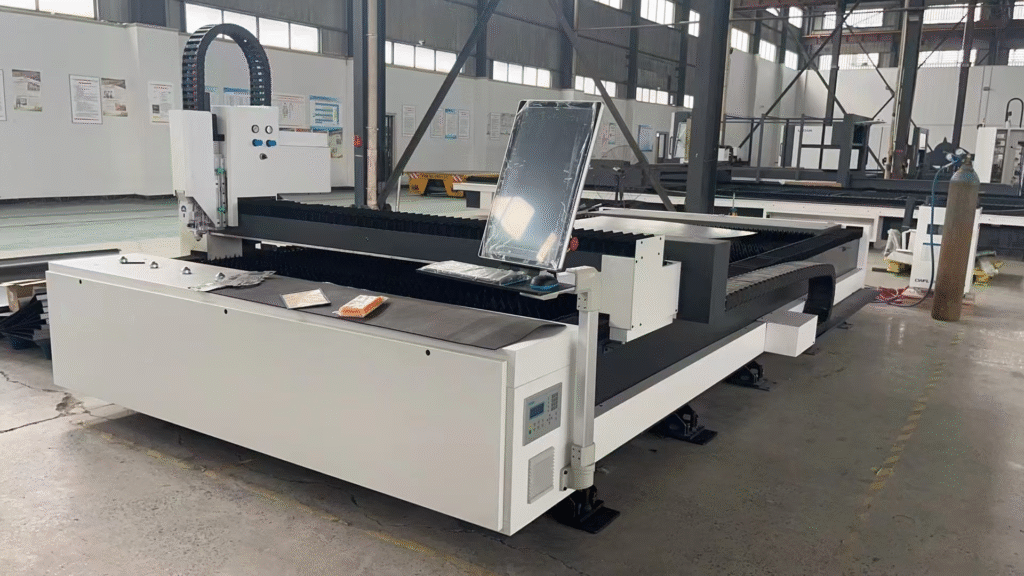

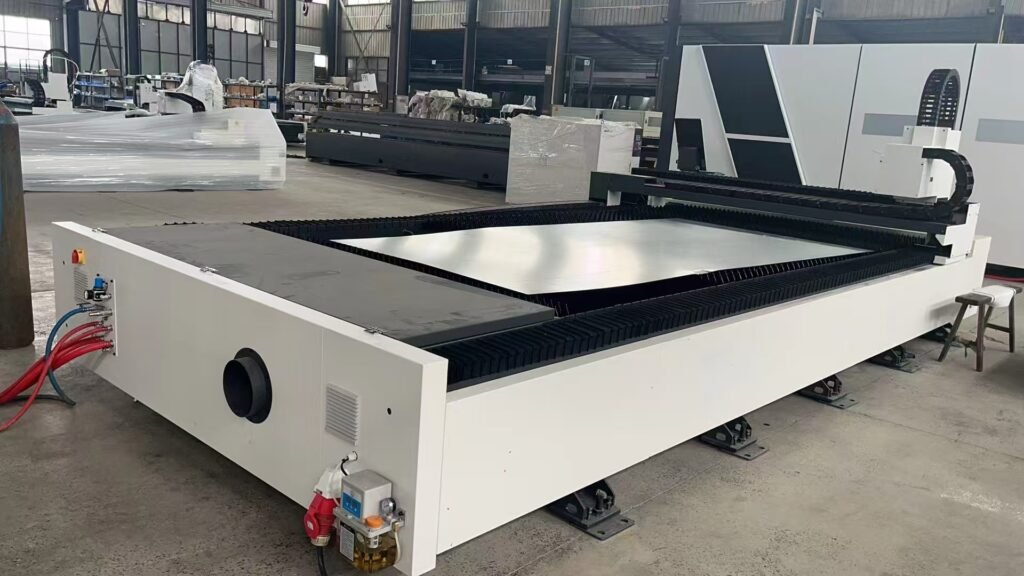

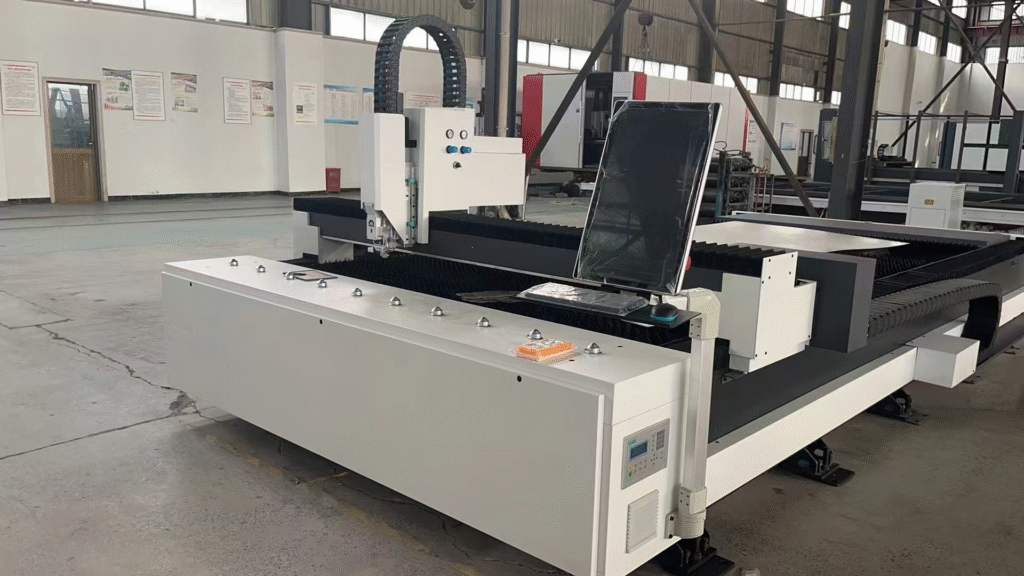

设备图片 Machine Photo



Main components
1.设备名称:
HS系列3000W 3015单平台激光切割机
外观说明:
Appearance description:
HC系列光纤激光切割机是达到国内先进水平的一款成熟产品。为金属材料 加工行业的首选机型。
床身为整体板材结构,经过时效退火处理, 横梁为高强度航空铝合金材质; 刀条支撑采用模块化搭建设计,组装灵活, 具有极强的稳定性, 可以保证长时间 正常使用不变形。
广泛应用于轨道交通、汽车、工程机械、农林机械、电气制造、电梯制造、 家用电器、粮食机械、纺织机械、工具加工、石油机械、食品机械、厨具卫浴、 装饰广告、激光对外加工服务等各种机械制造加工行业。
- 设备技术参数 Technical Parameters
技术规格 | 参数 |
加工幅面(长× 宽) | 3000mm*1500mm |
X 轴行程 | 1520mm |
Y 轴行程 | 3020mm |
Z 轴行程 | 150mm |
X,Y 轴重复定位精度 | ±0.02mm |
X/Y 轴空行速度 | 120m/min |
X,Y 轴加速度 | 1.2G |
加工精度 | ±0.05mm |
设备重量 | 2000kg |
设备尺寸 |
4700*2200*1700mm(长*宽*高) |
- 设备配置清单 Equipment Configuration List
主要配置清单 | |
型号 | HYS3015 |
激光器 | 创鑫3000W |
激光头 | 嘉强BM110自动调焦/BSO3k切割头 |
数控系统组成 | 嘉强XC3000系统 |
减速器 | 日本新宝减速机 |
电气、电路 | 正泰电器 |
电气比例阀 | 日本 SMC |
主要气路元器件 | 台湾亚德客 |
润滑 | 自动润滑 |
冷水机 | 特域 |
齿条 | YYC |
导轨 | 上银 |
电机 | 台达 |
- 床身 Body structure
(1)机床采用有限元分析验证的整体焊接结构。退火消除内应力后精加工 ,较好的解决了因焊接和加工产生的应力 , 从而提高了设备的刚性和稳定性 , 使用寿命更长。
(2) 甄选3系航工业铝,是制造航空飞行器件的材料,质量轻,强度高,横梁动态性能好;密度均匀,无气孔、无沙眼等缺陷,质轻高强的材料特性,保证横梁整体性能。高速精密切割通过科学分析优化的横梁结构,基于铝合金的金属特性,耐腐蚀、重量轻、刚性强,保证了激光加工过程中的高速运动,并能在满足精度的条件下实现各种图形的高速切割,大大提高加工效率,同时保证加工质量。
- 切割参数 Cutting parameters
材料类型 | 厚度 | 速度 | 气体 | 切割效果 |
Q235B Q235B | ≤2mm | 28-59m/min | 氮气 | 亮面 |
Q235B | 3mm | 4m/min | 氧气
| |
Q235B | 4mm | 3.5m/min | ||
Q235B | 6mm | 2.7m/min | ||
Q235B | 8mm | 2.2m/min | ||
Q235B | 10mm | 1.5m/min | 磨砂面 | |
Q235B | 12mm | 1m/min | ||
Q235B | 14mm | 0.95m/min | ||
Q235B | 16mm | 0.85m/min | ||
Q235B | 18mm | 0.72m/min | ||
Q235B | 20mm | 0.65m/min | ||
Q235B | 22mm | 0.55m/min | ||
Q235B | 25mm | 0.5m/min | ||
Sus304 Sus304 | 1mm | 60m/min | 氮气 | 无渣 |
Sus304 | 2mm | 24m/min | ||
Sus304 | 3mm | 10m/min | ||
Sus304 | 4mm | 7m/min | ||
Sus304 | 6mm | 3.2m/min | ||
Sus304 | 8mm | 1.3m/min | ||
Sus304 | 10mm | 0.8m/min | ||
AL(6061)铝 | ≤8mm | 0.5-33m/min | 空气 |
|
黄铜 | ≤8mm | 1-5m/min |
|
- 随机备件及文件清单 Spare Parts and Accompanying Documents
1、随机配件及工具 Spare parts and special tools
NO | 名称 | 单位 | 数量 |
1 | 护目镜 | 片 | 5 |
2 | 喷嘴 | 个 | ≥10 |
3 | 无尘 棉签( 布头) | 包 | 1 |
4 | 内六角扳手套装 | 套 | 1 |
5 | 无水酒精 | 瓶 | 1 |
6 | 备用螺丝 | 个 | 若干 |
2、随机附带文件清单 List of accompanying documents
机床装箱清单 Packing list of tool | 一份 |
随机备件 Spare parts | 一份 |
使用说明 instruction manual | 一份 |
8.设备安装与调试 Installation
1.包装运输
(1)标准包装,适用长途汽车运输,防潮、防锈、防 震。适用于整体吊装,并注明起吊重心和吊装部位。
(2)每件包装箱内附一份详细装箱单和质量合格证。 在包装箱中附有设备说明书及其它所有文件和资料。装箱单在包装箱外,合格证在包装箱内。
2.安装调试
数控光纤激光切割机的安装及操作是遵照
《GB7247 激光产品辐射安全、设备分类、要求和 用户指南》及《GBT10320 激光设备和设施的电气 安全》两个国家标准来执行的。
(1)合同生效后供方在最短时间了解需方的厂房的 安装地理位置,确定设备的具体安装位置。并在合同生效后提供设备装机指南。
(2)安装调试前,需方应根据供方提供的装机指南做 好设备地基,确保安装场地的配备符合设备安装要求。
(3)需方在完成设备装机指南,货物到达需方交货现 场后,需方应为供方工程师设备安装、调试提供必要的配合和协助。
(4)如需到现场安装调试及所派人员费用由需方自己承担,需方 提供机器卸货,人员食宿。
(5)设备安装调试完成后,在各项技术指标达到合同技术要求后,供需双方再对设备进行验收及使用。
9.售后服务 After-sales Services
(1)设备质保期以双方签订的合同为准,设备签收完成后,供方会协助需方协调关于辅助设备售后服务的问题。供方售后服务工程师会根据需方所反映的问题提供相应电话支持以及必要的现场服务。电话、网络响应时间为2小时以内。(人为性损坏或不可抗拒因素除外)
(2)设备质保期内,由于设备本身质量原因造成的任何损伤或损坏,我公司负责进行免费更换零件及服务,但常规消耗品(如光学镜片、切割嘴)光纤线等及属于用户违规操作责任事故者除外。
(3)我公司免费为客户长期储备经过我们公司严格培训的、高素质的操作维护技术人员,时刻准备着为客户服务。解决客户寻找技术人员的烦恼。
(4)设备出厂后,我公司即建立“ 用户档案卡 ”,跟踪记录用户使用该设备的相关信息。在设备维修服务完成后,我公司 将故障成因、补救措施、完成维修及恢复正常的时间和日期等报告给需方,报告一式两份,以备查用。
(5)我公司承诺及时向需方通报软件升级情况,并提供软件升级服务。
(6)我公司备有充足的备件、配件,可及时向需方提供技术服务和备件服务,满足设备维修需要。
