Hermuler CNC
WC67K-63T/2500扭轴同步数控折弯机

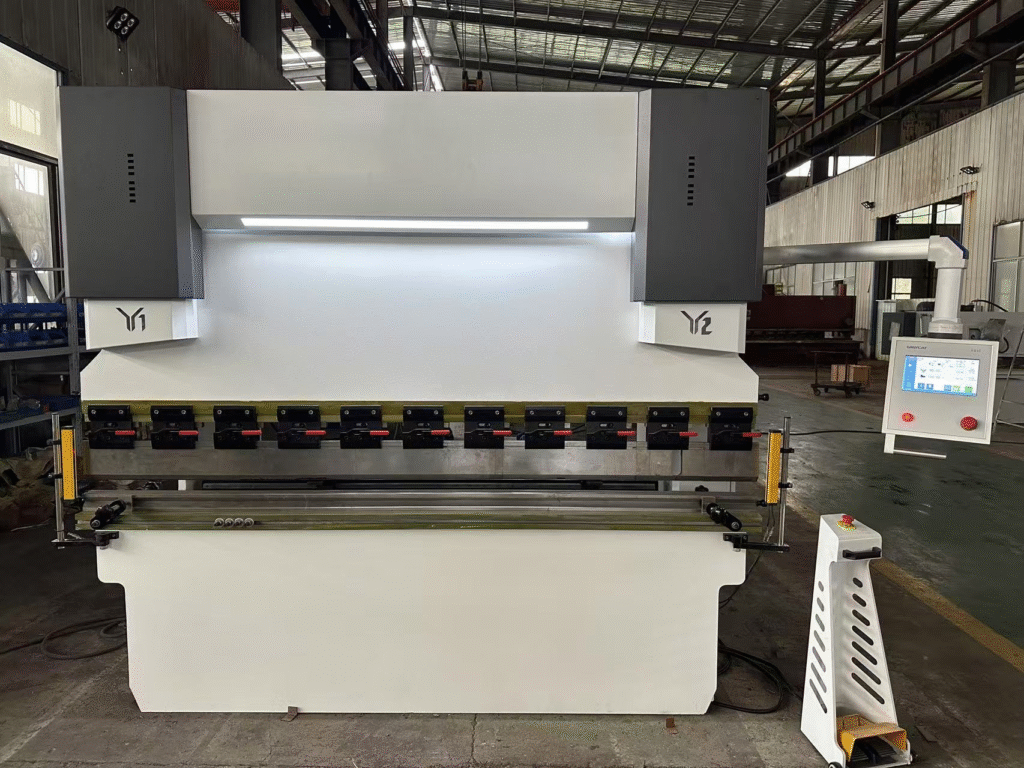

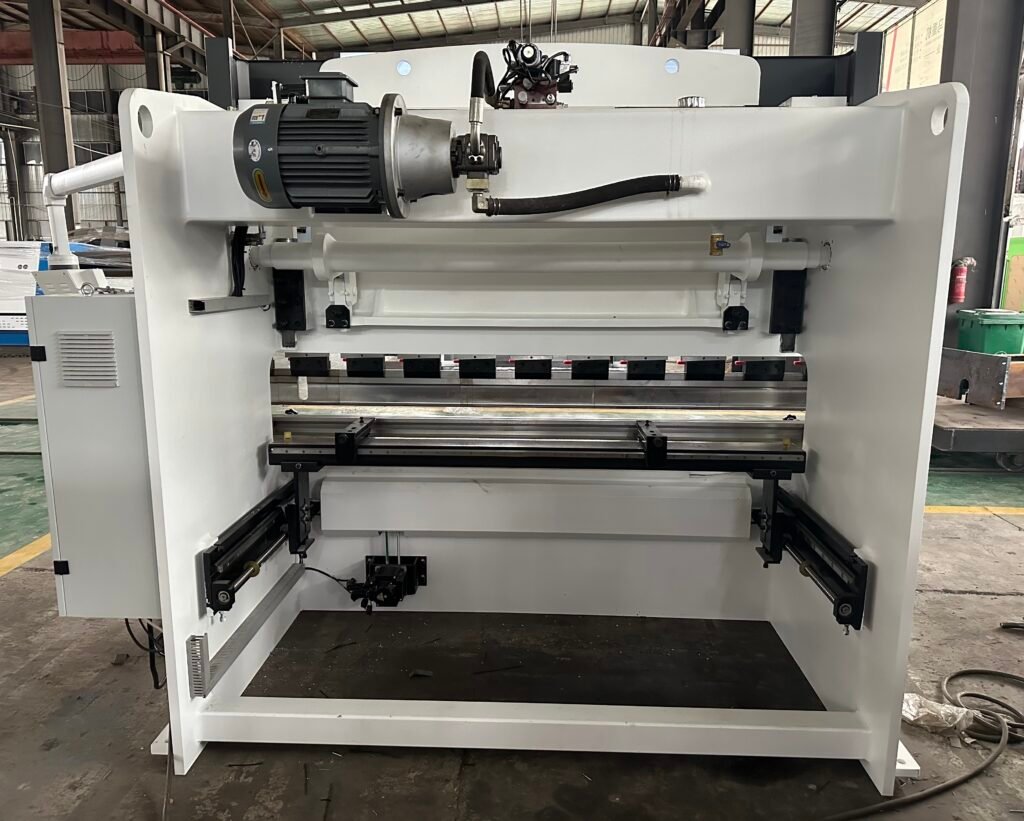

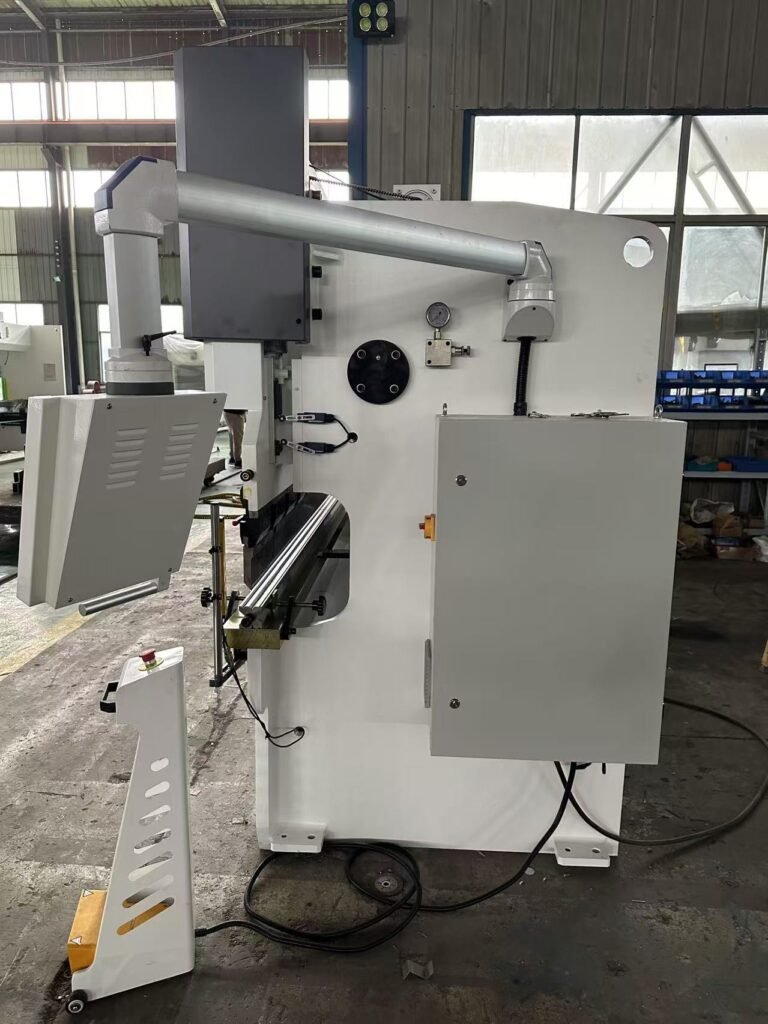

设备图片 Machine Photo



机床主要参数
一、机床型号名称:
型 号:WC67K-63/2500(TP10S 系统)
名 称:扭轴同步数控折弯机
二、 机床主要参数:
名 称 | 数 值 | 单 位 | 备 注 | ||
公 称 力 | 630 | KN |
| ||
工 作 台 长 度 | 2500 | mm |
| ||
立 柱 间 距 离 | 2020 | mm |
| ||
喉 口 深 度 | 250 | mm |
| ||
X 轴 行 程 | 500 | mm |
| ||
X 轴 速 度 | 200 | Mm/s |
| ||
最 大 开 启 高 度 | 320 | mm |
| ||
滑块运动速度 | 空载 | 100mm/s |
| ||
工作 | 8mm/s |
| |||
回程 | 50mm/s |
| |||
主 电 机 功 率 | 5.5 | KW |
| ||
油 箱 容 量 | 200 | L |
| ||
外 形 尺 寸 | 2600*1400*2200 | mm |
| ||
三、设备的主要结构及功能
1 、整机结构:
◆本机器采用可整机焊接结构,机架由左右墙板、工作台、油箱、撑挡、同步 轴及滑块等组成整体结构,部件焊接后经振动消除应力,精度保持性好,框架结构使得
强度也达到很好要求,运输方便。板材采用宝钢,沙钢优质钢板。
2 、 同步控制系统:
◆该机床采用扭轴同步系统,同步精度较高。在滑块两端装有 2 个同步叉,使滑块 动作始终与工作台保持平行, 在工作时抗偏载能力得以较高体现。采用上模挠度补偿机
构,使折板精度进一步提高。
3 、先进的技术和工艺:
◆本机床是一种扭轴同步折弯机,属于第三代机型。电动后挡料与滑块行程调整, 伺服电机控制,数字显示。液压动力单元结构紧凑,安装方便,采用了油液通道和接 头数量被限制到最小程度的集成液压阀块,滑块上传动,速度调节范围大,工作平稳
可靠。
◆油缸和活塞关键件的加工处理:
a.油缸:45 号钢调质处理,内孔精镗,挤压
b.活塞杆:45 号钢调质处理,外圆镀镍磷
4 、上模采用斜插式扰度补偿装置,可以解决折弯角度和直线度问题,具有很高的
折弯精度。
四、后挡料
后挡料由数控系统 X 轴控制,采用了精密丝杆和导轨,具有精度高,刚性强,速度快,负载力大的特点。
五、液压系统
1、液压系统为集成阀块式,该系统结构简单,调整、维修方便、工作平稳、可靠,液压元件采用优质名牌公司产品。
2.油位有一个清晰的视觉展示。
3 高精度制导系统、位置测量系统和液压平衡功能,可以满足全部需求。
机在额定负载可以连续操作,液压系统泄漏和持续稳定,精度高。
六、电气系统
1.本机采用先进的 TP10 数控系统,所有电气部件施耐德电气部件。内阁由专业厂家, 使用最新的表单的按钮。三相 380 v,50 hz 电源,控制变压器提供了交流 220 v,50 赫兹, 监管力量提供数控系统 DC24V 时,桥式整流电路提供了电磁阀直流 24 v 电源。与动脚踏开关操作机器紧急停止功能等。
2 、电控柜有散热功能。
3 、有可移动的脚踏操作站。
数控系统简介:
◆ FM41 电脑数控系统,8″彩色触摸屏,可控制 2轴 , 即 Y 轴 、X 轴。
◆全金属外壳,最新时尚造型
◆先进嵌入式 CPU 硬件技术
◆EasyBend 页面,快速完成单步折弯
◆300个工件,每个工件24个工步
◆10 种材料选择
◆100个上模,100个下模的模具库
◆多种语言操作界面
◆集成式机床操作面板
6.2.计算功能
◆可自动计算折弯工件下料长度。
◆折弯压力的大小会随着工件长度或厚度由电脑自动计算并调整。
◆根据电脑自动计算并调整的折弯压力, 自动计算及调整工作台面的挠度补偿,既迅速又精确。
◆折弯角度与后挡料校正
◆具手动,半自动及全自动操作模式选择功能。
◆USB 接口
数值设定
◆电脑可根据板材自动计算折弯下死点
6.4.刀模调整
◆滑块的上升、下降速度可无段调整,并于下限点有保压的时间设定。
◆滑块慢速点位置及回升的开距由电脑自动设定,也可自由调整。
◆多种模具类型可供编辑
七、机床主要配套件及外购件
序号 | 名称 | 制造商 | 备注 |
1 | 主电机 | 江苏英凯 |
|
2 | 主要电器元件 | 西门子/施耐德 |
|
3 | 油缸 | 江苏明胜 |
|
4 | 油缸密封件 | 日本 NOK |
|
5 | 油泵 | 海特克 | SUNNY |
6 | 液压阀组 | 华德液压 |
|
7 | 上下模具、机械补偿工作台 | 南通久久 |
|
8 | 数控系统 | TP10S |
|
9 | 伺服电机及驱动 | 日鼎、汇川 |
|
10 | 滚珠丝杆、直线导轨 | 国内一线品牌定制 |
|
11 | 卡套接头 | 德国 JS | 内芯 |
八、随机附件、工具清单
序号 | 名称 | 数量 | 备注 |
1 | 套筒扳手 | 壹件 |
|
2 | 黄油枪 | 壹把 |
|
3 | 前托料杆 | 肆件 |
|
4 | 地脚螺栓 | 壹套 |
|
5 | 压力表 | 1 件 |
|
6 | 微型测压软管 | 1 根 |
|
九、技术文件清单
序号 | 名称 | 数量 |
1 | 机床使用说明书(机械部分) | 一份 |
2 | 机床使用说明书(液压部分) | 一份 |
3 | 机床使用说明书(编程、操作部分) | 一份 |
4 | 机床电气原理图 | 一份 |
5 | 机床液压原理图 | 一份 |
6 | 机床基础图 | 一份 |
7 | 机床安装运输吊装图 | 一份 |
8 | 机床保修卡 | 一份 |
Basic Info

Hermuler CNC
WC67K-63T/2500扭轴同步数控折弯机
1.The main machine adopts the structure of series WC67Y hydraulic press brake;
2.High precision, high efficiency CNC Torsion Bar Synchro Press Brakes;
3.Holistic welding structure;
4.Stabilizes left and right balance with help of the mechanical Torsion Bar;
5.Backguage is drove by servo motor and performance;
6.Ball screw and linear guide.
